熱回收新風機組風量、靜壓損失、機外余壓及輸入功率試驗方法
文章來源：本站 發布時間：2024-06-27 閱讀次數：次
一、試驗裝置和儀表
1、ERV和ERC空氣動力性能試驗裝置由風量測量儀表，溫、濕度測量儀表，壓力測量儀表和連接管道等組成

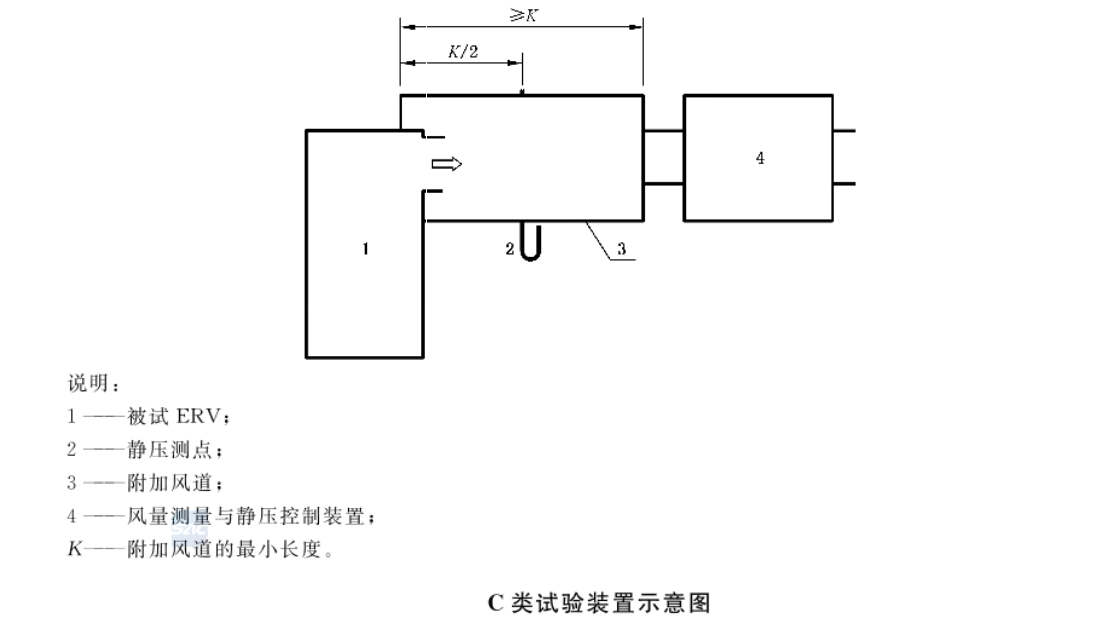

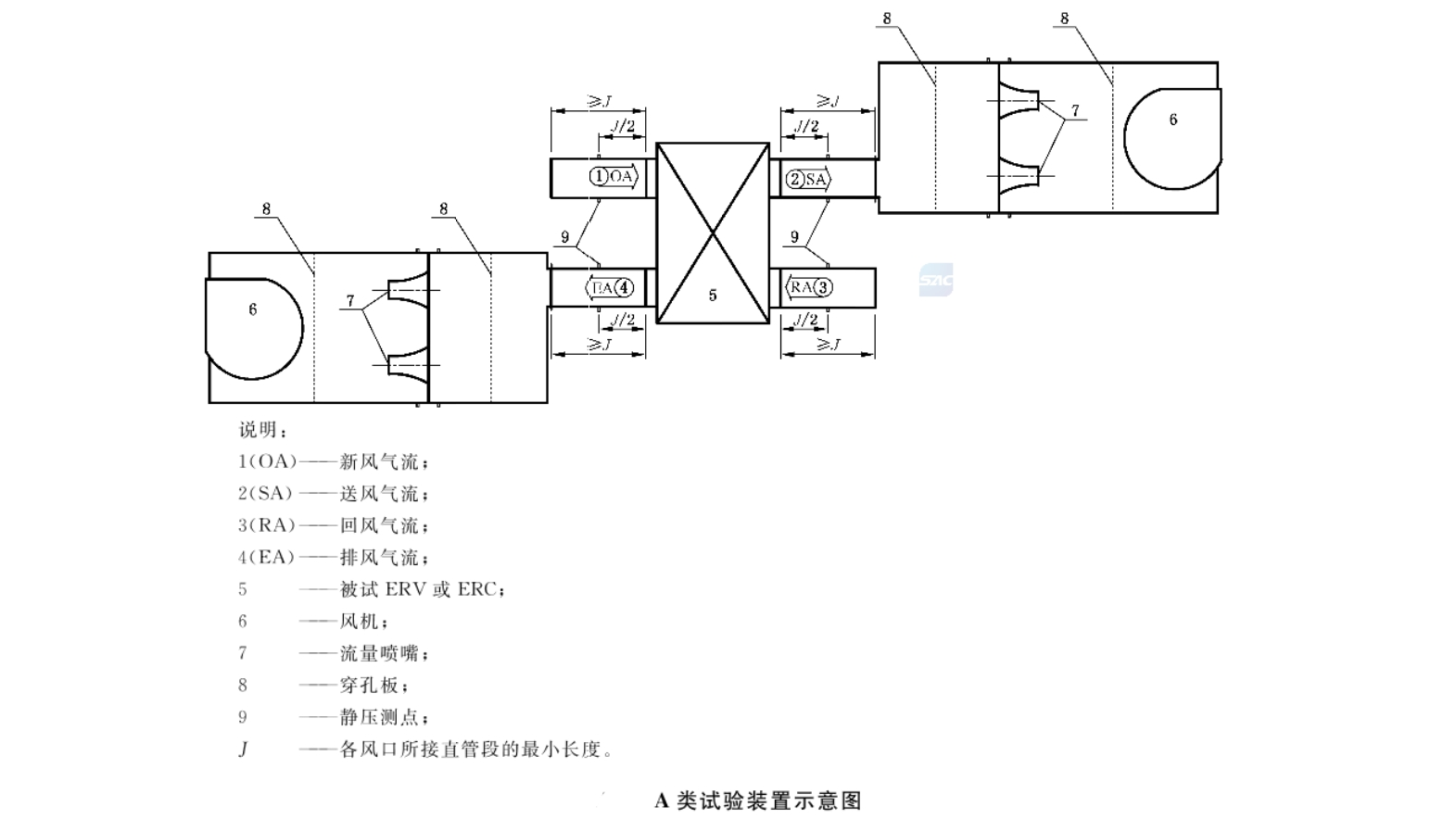

2、試驗裝置分為A類、B類和C類。A類和B類試驗裝置適用于風道式ERV和ERC,C類試驗裝置適用于無風道式ERV。
3、各風口所接直管段的最小長度J=2De，其中De為風口的當量直徑;試驗時，噴嘴的喉口速度范圍應為15m/s～35m/s。
5、C類試驗裝置無風道式ERV的進風口或出風口實際應用時不需連接風道，試驗時應附加一段風道用于測試空氣靜壓，該附加風道的最小長度K=2De,其中De為風口的當量直徑;靜壓測點所在斷面的平均風速不應大于1.25m/s。
6、對于多出風口的ERV和ERC,各出風口風管應按實際應用接管方式連接，再與試驗裝置連接。
7、當被試ERV和ERC的送風、排風風量試驗設備不能同時連接時，應確保未接風量測量設備的一側有靜壓控制風道和靜壓控制裝置。
8、靜壓測孔應滿足如下要求：
a)在靜壓測量截面的管壁上，分別將相互成90°分布的4個靜壓孔的取壓接口連接成靜壓環;
b)靜壓孔直徑應為1mm～3mm，孔邊應為直角且無毛刺，取壓接口管的內徑不應小于靜壓孔直徑的兩倍。
二、試驗要求
1、風道式ERV和ERC
ERV和ERC的風量測量位置位于送風出口和排風出口。每個轉速或風量擋位下應測試5個測點的風量和風壓，包含最大和最小風量以及中間等間隔的3個風量;如果有風量擋位調節，應在各擋位下完成5個測點的風量和風壓測試;如果為無級調速，應在最高轉速、最低轉速和中間3個轉速下完成5個測點的風量和風壓測試。
風量測試時，對于不接風管的ERV,其氣流進、出口的靜壓絕對值均應控制在(0±2.5)Pa;對于接風管的ERV，其氣流進、出口的靜壓絕對值應相等，偏差不應大于5Pa(靜壓不大于100Pa時)或不大于進、出口靜壓絕對值中較大者的5%且不大于10Pa(靜壓大于100Pa時)。
2、無風道式ERV
無風道式ERV的風量測量位置位于送風出口和排風出口，氣流進、出口的靜壓絕對值均應控制在(0±2.5)Pa。
調整測量設備，控制被試ERV達到要求的風量，測量風量、機外余壓、輸入功率和轉速。

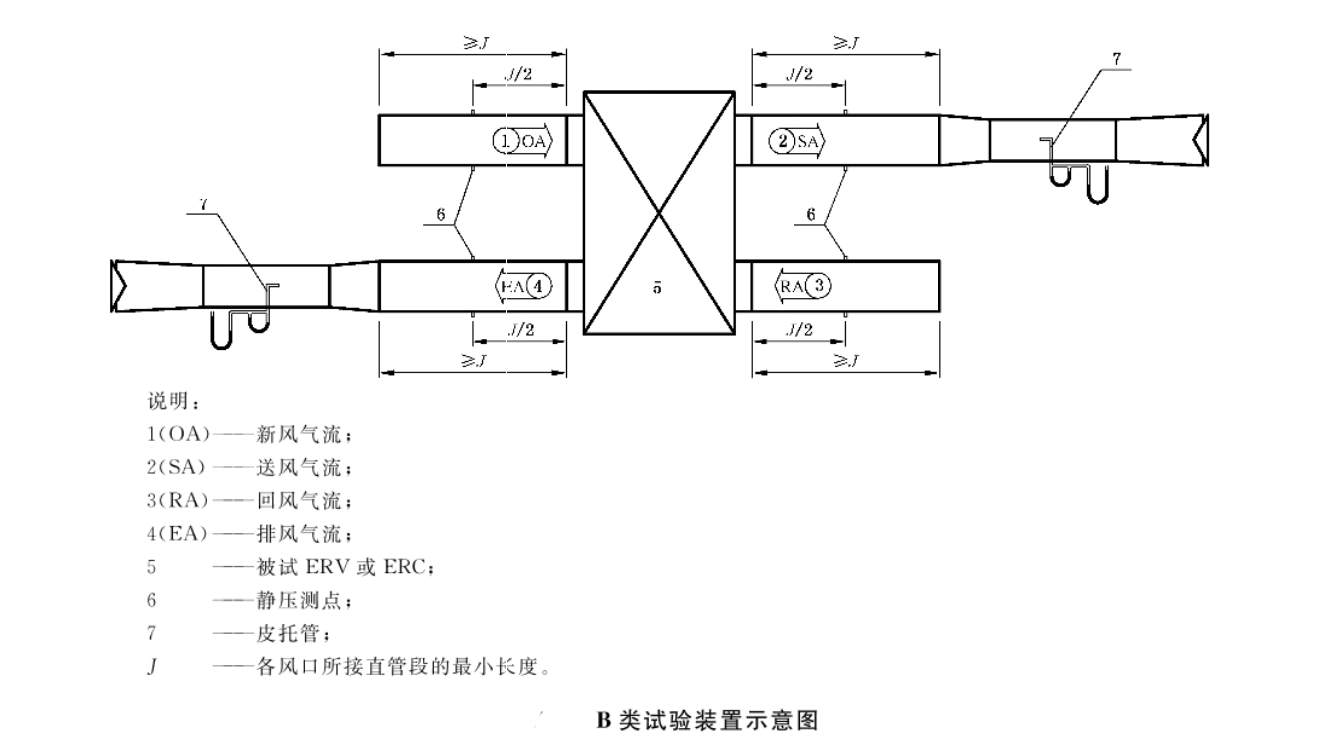

3、B類試驗裝置測點布置

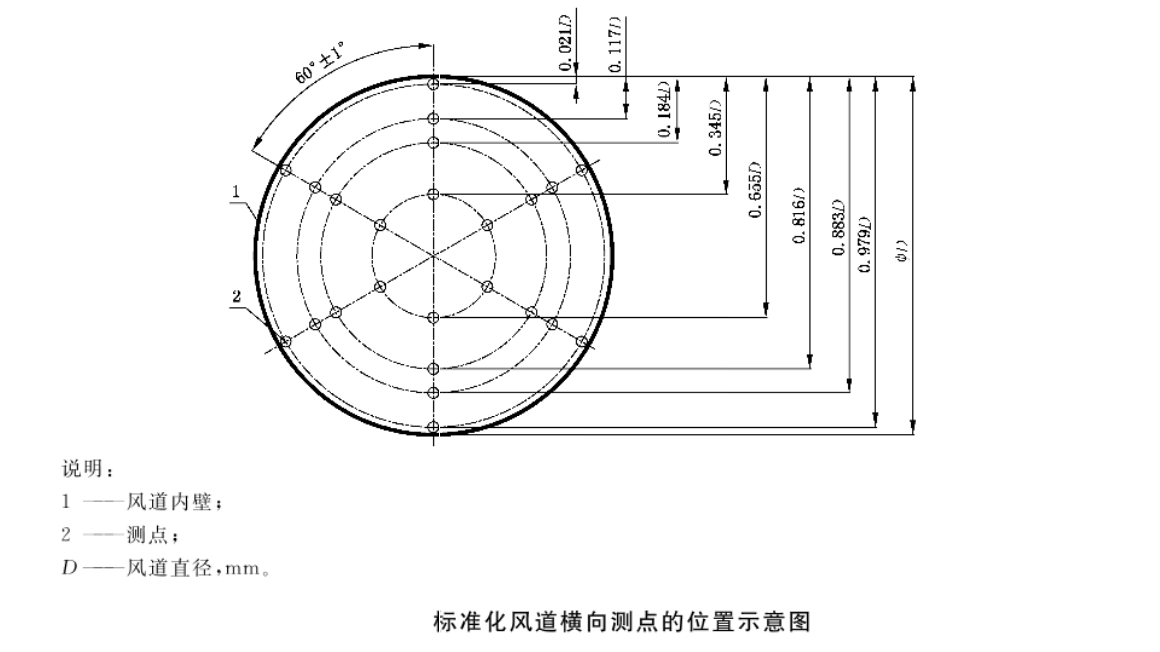

使用B類試驗裝置測量動壓時，測點應在同一截面上，皮托管應垂直管壁，測頭應正對氣流方向且與風管軸線平行，其與風道主軸線平行的偏差應在±2°之內，每個直徑上應布置8個點。
三、數據整理
1、A類試驗裝置

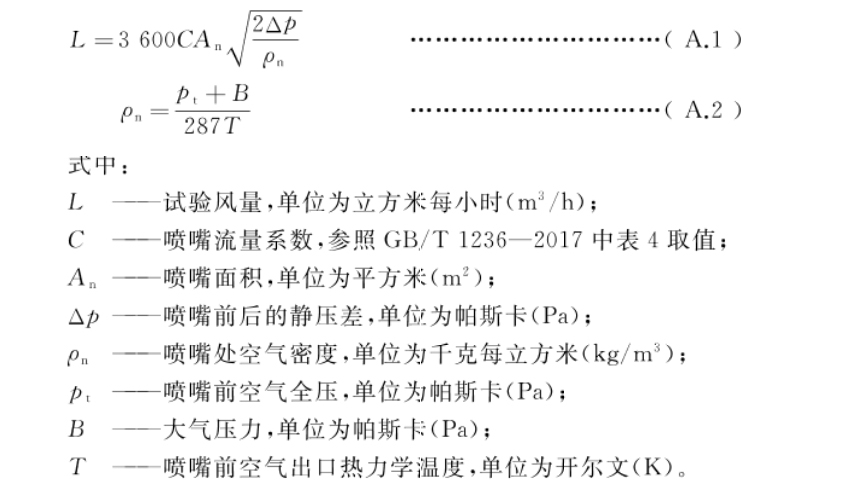

單個噴嘴的風量應按公式1、2計算
若采用多個噴嘴測量時，風量應等于各單個噴嘴測量的風量之和。
2、B類試驗裝置

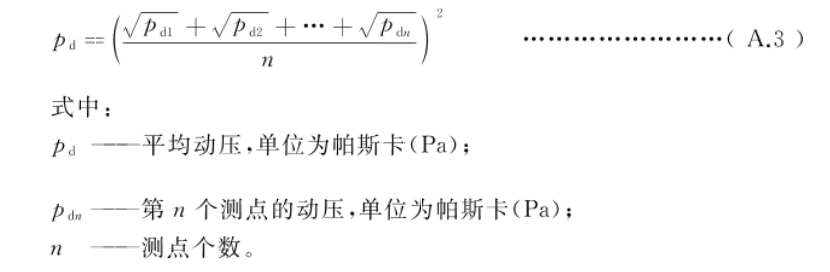

平均動壓應按公式3計算

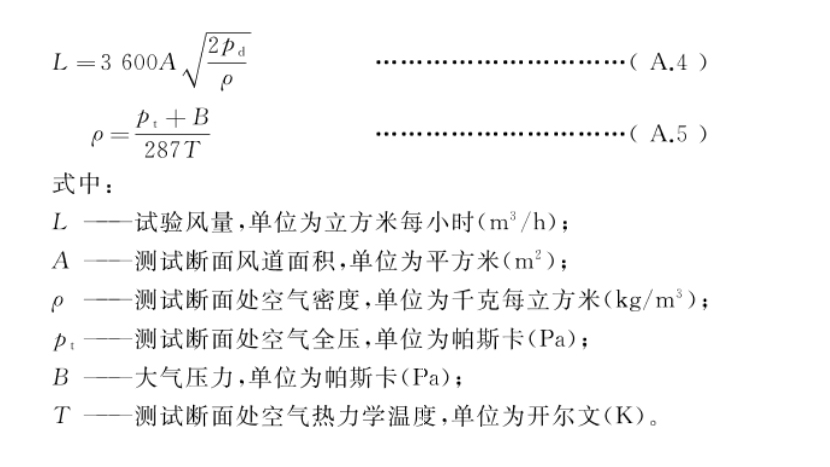

風量應按公式4、5計算
四、試驗結果
1、ERC應給出標準空氣狀態下的輸入功率與對應送風量、排風量的關系曲線或列表，以及靜壓損失與對應送風量、排風量的關系曲線或列表。
2、ERV應給出標準空氣狀態下輸入功率與對應送風量、排風量的關系曲線或列表，以及機外余壓與對應送風量、排風量的關系曲線或列表。
3、試驗結果應換算為標準空氣狀態。

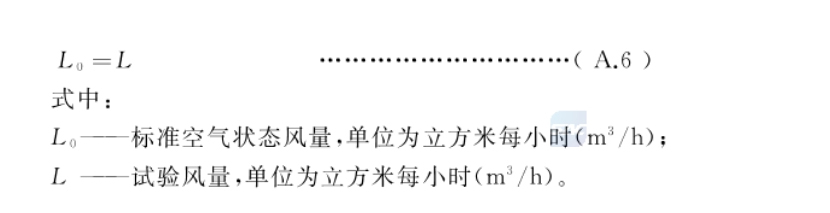

標準空氣狀態風量，應按公式6計算

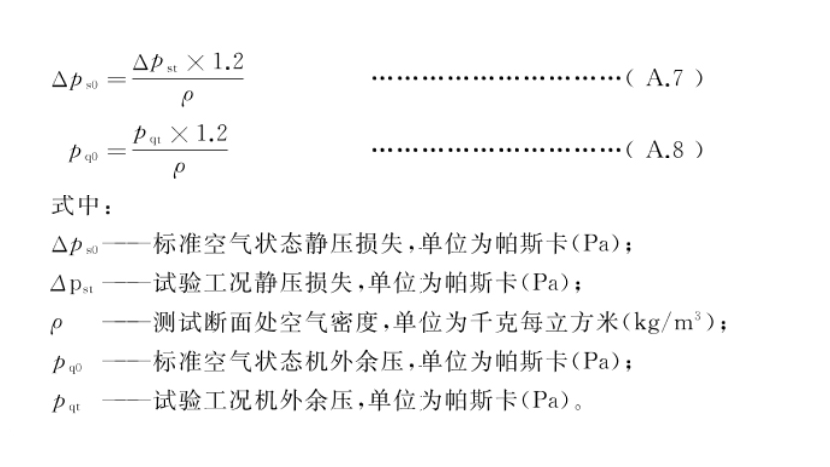

標準空氣狀態下的靜壓損失或機外余壓，應按公式7、8計算
標準空氣狀態下的輸入功率，應按公式9計算
