單元式空氣調節機部分負荷性能試驗方法
文章來源：本站 發布時間：2024-11-05 閱讀次數：次

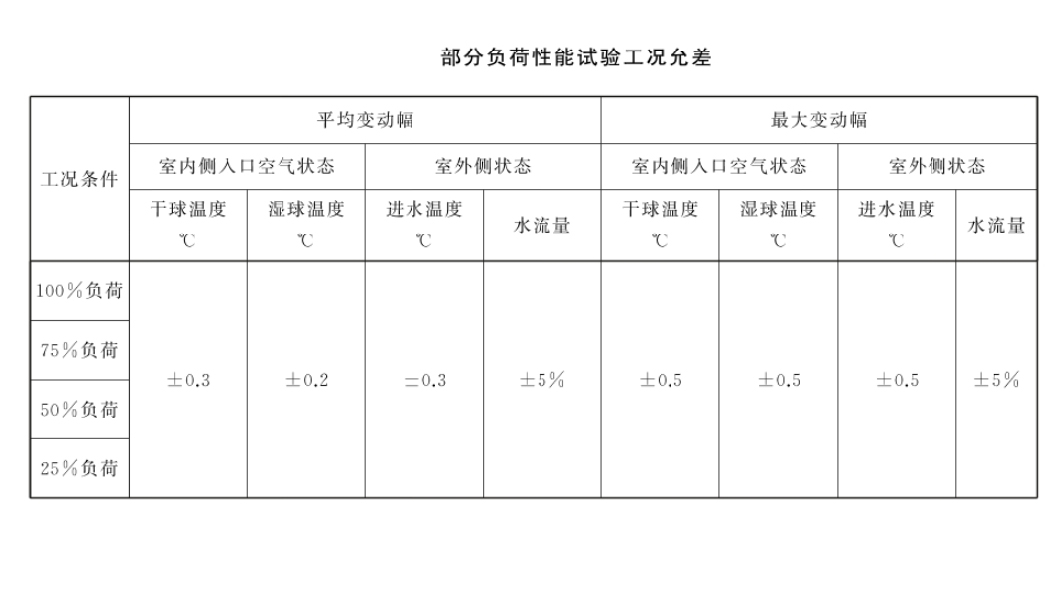

舒適型水冷式空調機部分負荷性能試驗的工況允差和機外靜壓的允差應符合下表中的規定。
一、100%負荷時的能效比
按規定的試驗工況測試空調機在100%負荷下的制冷量和對應的制冷消耗功率，從而得到100%負荷下的能效比，其中實測制冷量應滿足以下要求：
a)對于連續卸載或部分連續卸載的空調機，實測制冷量應不小于明示值的95%且不大于明示值的105%;
b)對于非連續卸載的空調機，實測制冷量應不小于明示值的95%。
若空調機的實測制冷量無法滿足以上要求，則100%負荷下的能效比為該實測制冷量對應的能效比，并以該實測制冷量作為75%、50%、25%負荷率下的計算基準。
二、75%、50%、25%負荷時的能效比
1、可以完全卸載的(能卸載到名義制冷量25%或以下負荷)
1.1、可卸載到允許偏差范圍內(允許偏差為對應負荷的±2%)
對于可精確卸載到75%、50%和25%負荷的空調機，按規定的試驗工況分別測試空調機在各負荷點下的制冷量和對應的制冷消耗功率，從而得到相應的能效比。
1.2、可卸載，但無法卸載到允許偏差范圍內
對于不能精確卸載到75%、50%和25%負荷的空調機，應在各點兩側可達到的最鄰近的部分負荷點進行測試，再通過線性內插法(不應采用外插法)獲得75%、50%和25%負荷點的能效比。
2、不能完全卸載的(到不了25%)
此時分四種情形：
a)完全不能卸載：
b)能卸載到75%~100%;
c)能卸載到50%~75%;
d)能載到25%~50%。
對于上述4種情況，卸載不到的75%或50%、25%負荷點，按下述的衰減系數法通過計算獲得：
a)空調機按最小容量負荷點運行，按規定的試驗工況，得到不同工況下最小容量負荷所對應的制冷量和制冷消耗功率;

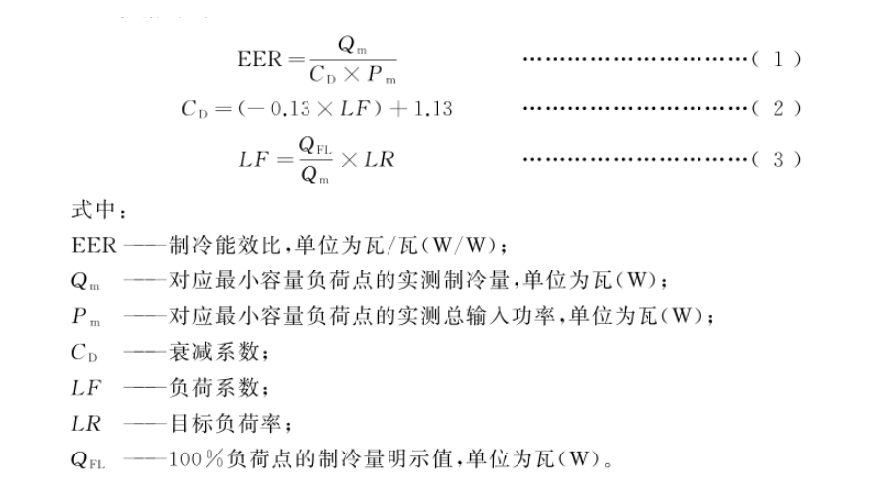

b)依據公式1~公式3計算75%或50%、25%負荷點下的能效比。
三、部分負荷性能系數的計算
計算示例

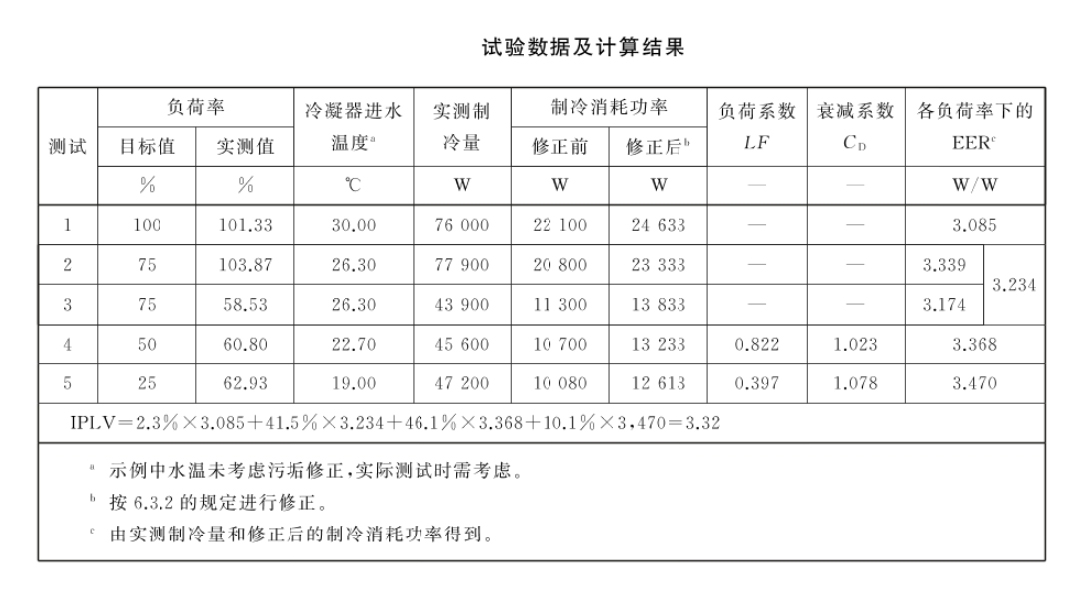

一臺名義制冷量75kW的水冷式空調機，配有2臺定容量壓縮機，即空調機具有兩級容量調節?？照{(diào)機100%負荷率下的能效比直接測得(測試1)?？照{(diào)機75%負荷率下的能效比由75%負荷率上下兩個最鄰近的實際負荷率測試結果通過內插法計算獲得，即在75%的部分負荷工況下，分別開啟兩臺壓縮機(測試2)和開啟一臺壓縮機(測試3)測得的能效比進行差值計算?？照{(diào)機50%、25%負荷率下的能效比通過衰減系數法計算確定(測試4和測試5)，試驗數據及計算結果見下表。
